轉子秤

一．概述：

  本公司系列轉子計量秤是新研制的動態計量設備,該設備是一種可廣泛應用于建材、冶金、化工、電力等行業，對各種無粘性粉料進行動態計量的理想設備。以水泥生產工藝為例，可用于：

1．散裝水泥的定量計量。

2．機立窯預加水成球工藝過程的煤粉、生料粉的計量及配料。

3．回轉窯工藝中的配料計量。

4．回轉窯工藝中的入窯煤粉的配料計量。

二.產品型號規格及基本參數

    該計量設備核心由轉子計量秤秤體、稱重控制器兩大部分組成（電氣部分安裝于集中控制柜上）。產品基本參數見表

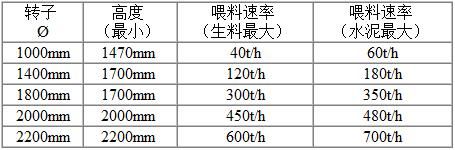

型號規格如下：

注：喂料速率與物料密度有關。

三．使用環境條件

電源電壓：三相五線制（L1、L2、L3、N、接地線）

環境溫度：稱重顯示控制器：0～+40℃;

秤體：-10～+50℃

環境相對濕度：相對濕度不大于90%

物料：粉狀無粘性，粒徑小于2㎜

四．工作原理及主要特點

1．工作原理

該產品采用測力和測速相結合的原理設計。秤體軸圓盤、轉子、傳動機構、支點、稱重傳感器、測速傳感器、秤架、進出料口等組成。稱重傳感器設置在兩支點聯線的垂直平直分線上，測速傳感器安裝在托動電機軸的尾端，支點如同天平*口，轉子由一系列葉片組成，成一格一格的旋轉空間，當下料時，物料從進料口進入這些空間，并隨著轉子的轉動到達出料口排出。此時，相對與支點，稱重傳感器受力，這個力與圓盤內物料的重量成正比。

在電氣上，實現上述計算機運算的原理；由稱重傳感器把受力F變換成電信號，經放大后，由A/D轉換成數字信號，送入單片機，同時由測速傳感器檢測到的轉速信號轉換成脈沖信號，再由計數器采樣計數送入單片機，單片微機根據這兩個數值完成瞬時流量與累計量的計算，并進行實時顯示。

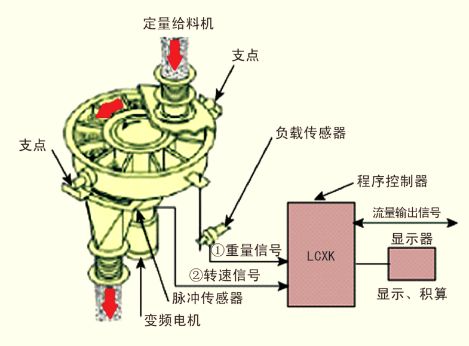

結構原理圖：

主要特點：

本秤秤體體積小，額定流量大，流量范圍可派生出從幾十千克/小時到幾百?lài)?小時系列化產品，因此本秤安裝容易，適應范圍廣。

物料由轉子均勻地分格推動，料流速度與轉子速度同步，因此便于料流控制。

物料從支點軸線兩側進入圓盤秤體，其沖擊力將同時產生對稱力距，相互抵消，不影響秤體平衡；另外，即使某種原因沖擊力有偏移，由于該力在支點附近，所產生的力距也很小。

若氣體伴隨物料從進料口（正壓）進入秤內（或出料系統正壓有風從出料口頂入秤內），由于氣體產生的附加力對稱，相互抵消，所以也不影響秤體平衡，即使不能抵消，因在支點附近，所產生的力距很小，影響也很小。同理，進、出料口如遇負壓情況與上述相同。

秤體完全密封，工作時無粉塵外逸。

本秤電腦控制，軟件功能強且靈活多變，能夠適應不同使用場合的需要。

主要技術指標

1．靜態技術指標

A． 線性度不大于0.5%

B． 重復性不大于0.5％

C． 零值穩定性

  Ⅰ.零值短期穩定性為0.005%Cmax

  Ⅱ.三小時零值穩定性為0.007%Cmax

注: Cmax為大小時累計量,即在大流量下持續一小時的累計量,（以下條文中也同一意思)

D.靜態分辨限為0.2%

 2. 動態技術指標

A.    動態累計正負誤差不大于1.0%

B.     動態零值穩定性不大于0.014%Cmax

C.     空秤動態大累計量不大于0.4%Cmax

D.    動態分辨限為0.4%

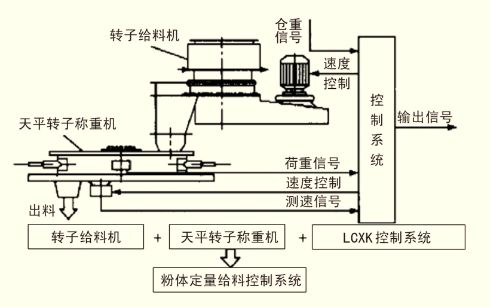

整個定量給料系統的結構框圖：
